Del brillante al oval con un clic
Elija una nueva forma y una relación largo / ancho: Facet Lab recalcula las facetas, los ángulos y los índices para conservar el espíritu del diagrama original.
Software de diseño de tallas · Windows
Diseñe la talla antes de tocar la piedra.
Diagramas faceta a faceta, ángulos e índices calculados, retorno de luz simulado según el índice de refracción del material.
Las etapas de la talla
Del bruto al pulido, cada nivel está planificado.
La hoja de talla sigue el orden real de trabajo en la máquina: pabellón, transferencia y, después, corona, con ángulo e índice para cada nivel.
A — CORONA
B — PABELLÓN
| # | NIVEL | ÁNGULO | ÍNDICE /96 |
|---|---|---|---|
| 01 | Principales p. | 40.80° | 96-12-24… |
| 02 | Medias p. | 41.50° | 03-09-15… |
| 03 | Mesa | 0.00° | — |
| 04 | Estrellas | 15.00° | 06-18-30… |
| 05 | Principales c. | 34.50° | 96-12-24… |
| 06 | Medias c. | 42.00° | 03-09-15… |
IR 1.76057 facetasCorindónRend. 31.4 %
Funciones · recálculo automático
Cambie de forma o de material: todo se recalcula.
Ángulos, índices, puntos de encuentro y render se actualizan automáticamente. Cada valor sigue siendo ajustable a mano.
| ZAFIRO | CUARZO | |
|---|---|---|
| Índice de refracción | 1.760 | 1.544 |
| Ángulo crítico | 34.6° | 40.4° |
| Principales del pabellón | 40.80° | 43.00° |
| Principales de la corona | 34.50° | 42.00° |
Ajuste manualactivado
Del zafiro al cuarzo, ángulos reoptimizados
Una talla optimizada para el zafiro puede trasladarse al cuarzo: los ángulos se recalculan según el nuevo índice de refracción. Usted mantiene el control de cada valor.
Modelado cóncavo
Las facetas cóncavas, por fin modeladas tal como se tallan.
Declare una herramienta cilíndrica o cónica, su diámetro y su orientación: Facet Lab calcula la superficie curva de cada faceta, sus puntos de encuentro y su efecto sobre el brillo en el render.
- Herramientas
- cilindro · cono · esfera
- Diámetro de herramienta
- 3 a 40 mm
- Mezcla plana / cóncava
- por nivel de facetas
- Simulación
- trazado de rayos en superficies curvas
Esmerilado de aristas
Aristas mate que dibujan la piedra con un ribete blanco.
Casi siempre en el pabellón, a veces en la corona: elija los niveles y la anchura de la banda, y Facet Lab añade una fina faceta mate a lo largo de cada arista. El renderizado muestra al instante lo que cambia el esmerilado: un ribete blanco que dibuja la piedra y un brillo diferente, en el que un resplandor suave y satinado se suma a los destellos. También puede esmerilar un nivel completo con un clic.
- Lado
- pabellón o corona
- Anchura de la banda
- 0,02 a 0,6 mm
- Aristas esmeriladas
- por nivel, filetín opcional
- Efecto en el renderizado
- retorno de luz y brillo recalculados

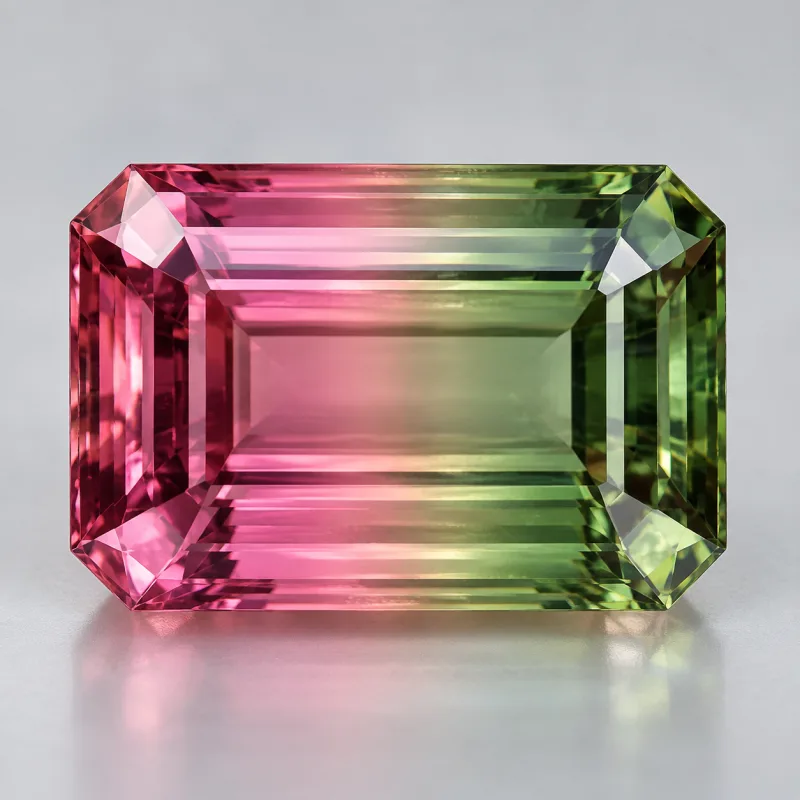

Piedras bicolores
Sitúe la frontera de color antes de la primera faceta.
Turmalina, ametrina, zafiro zonado: defina dos zonas de color y el plano que las separa, y oriente la talla para obtener una transición nítida o una mezcla a través de la mesa.
ZonasDos colores e índices por piedra
PlanoÁngulo y posición ajustables
RenderVista previa de corona, perfil y mesa
VISTA CORONA
PERFIL · PLANO 12°
Multicolor y zonas
Más allá de dos colores, más allá de una línea.
Combine planos de separación y zonas seleccionadas para reproducir la distribución real de los colores del bruto.
- rosa
- amarillo
- verde
- azul
Varios planos de separación
Añada tantos planos como colores, cada uno con su ángulo y su posición.
Zonas libres
Dibuje una zona con el lazo o en elipse para un núcleo coloreado, una inclusión o una mancha.
Combinaciones
Mezcle planos y zonas en una misma piedra; cada zona recibe su color y su índice.
Inclusiones
Escarchas, fisuras, rutilo: talle con conocimiento de causa.
Sitúe las inclusiones del bruto en la piedra, mediante controles deslizantes (posición en mm, tamaño, inclinación) o arrastrándolas en la vista: el render calcula su efecto, que se tiene en cuenta en las puntuaciones y las optimizaciones.
Escarchas
Fractura cicatrizada, capa de finas gotitas: el render muestra el velo plateado que produce con incidencias rasantes.
Fisuras
Fractura abierta llena de aire: reflejo blanco, reflexión total, zonas muertas. Antes de tallar, usted ve si la talla la oculta o la realza.
Rutilo, nubes, jardines
Agujas de rutilo (la «seda» del corindón), nubes, jardines, cristales y tubos, colocados uno a uno o en grupos de una sola vez.
